マンホール蓋のトルク計算方法｜キャップバランサー型式選定

蓋の重さを直接測れない場合は、次の方法で求めることができます。

まず、バネばかりを用いて蓋の引き上げ力を計測し、既存のヒンジまでの寸法を計測し、以下の計算式を用いて概算の蓋重量を求めます。

（概算蓋重量(kg)）＝（最大引上力(kg)）×（軸心から把手までの距離(mm)）÷（軸心から重心までの距離(mm)）÷（cos（傾斜角度(°)）

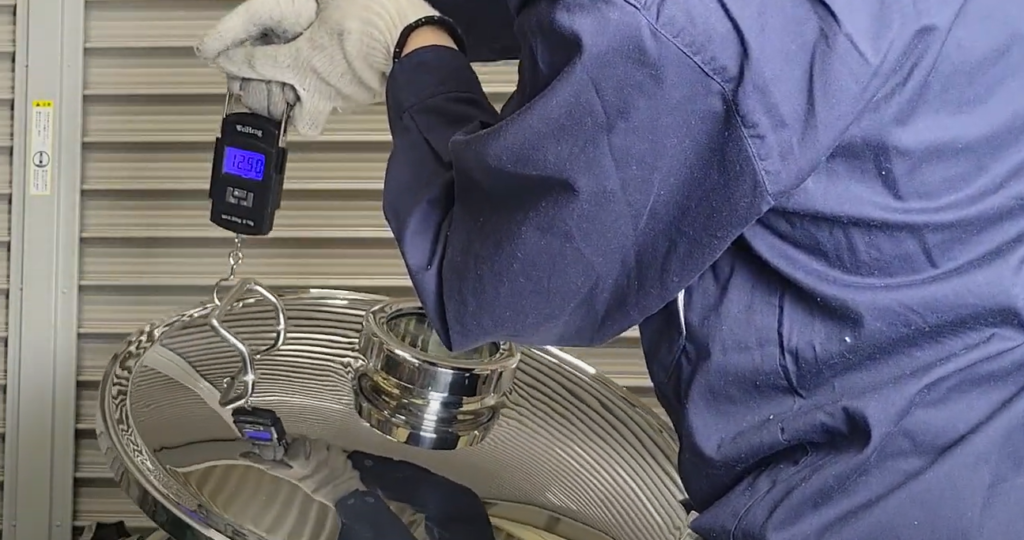

●『最大引上力』はバネばかりを使用して測定します。バネばかりは、蓋の把手に引っ掛け、蓋が開き始める直前の重量を測定します。

●『軸心から把手までの距離』は現状お使いのヒンジの軸心から把手までの距離を測定してください。

●『軸心から重心までの距離』は現状お使いのヒンジ軸心から蓋の重心までの距離を測定します。蓋の重心は多くの場合、蓋の中心となります。

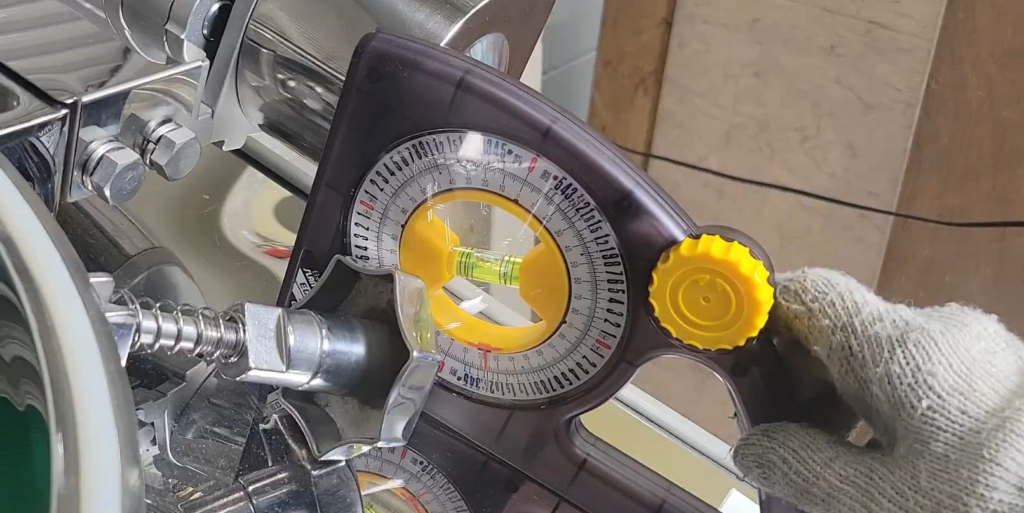

●最後にマンホール『傾斜角度』を測定します。スマートフォンの測定アプリや実機の測定器を用いて測定ください。

これらを計算式に当てはめれば、蓋の総重量の計算が可能です。

トルク計算長さの求め方は下記の通りです。

【トルク計算長さ(mm)＝（蓋の半径(mm)）＋キャップバランサーの標準取付距離(mm)】

標準取付距離は各型式によって異なります。下記表をご参照ください。

また、スイングボルトやアイナットを使用する場合は干渉を避けるために取付距離が異なりますので、弊社までお問い合わせください。

また、フリーストップ型でショックアブソーバーを取り付ける場合も取付距離が異なりますので、弊社までお問い合わせください。

COS(マンホール傾斜角度)はスマートフォンの測定アプリや市販の測定器を使って想定します。COSを用いて計算してください。

飲料メーカー様の自社工場での導入事例です。

図面が送るのが難しい場合も、ぜひご相談ください。

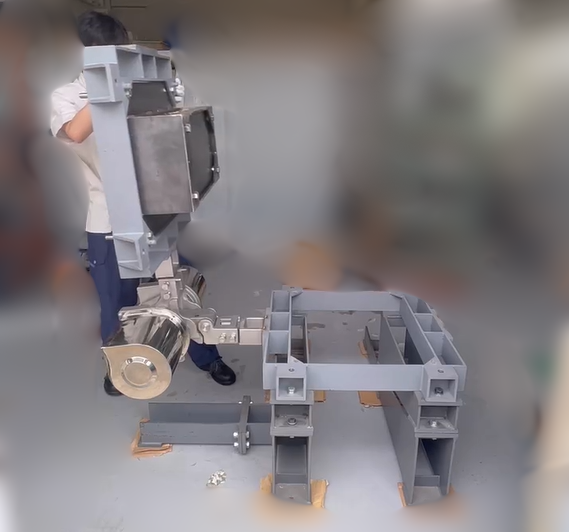

設備メーカー様のユーザーの設備への導入事例です。

測定できず、数値のお伝えが難しい場合もご相談ください。

➀バネばかりで計測した重さを実際の蓋の総重量と間違えて選定してしまう。
　バネばかりで測定した重さは実際の蓋の総重量と異なり。
　上記『蓋の総重量の求め方について』にてバネばかりで測定した重さから蓋の総重量の
　求め方を記載しております。

➁単位が正確でない
　よくあるのがcmとmmが混合してしまうパターンです。
　トルクを計算する上ではmmに統一しての測定をオススメします。

➂蓋の上に付属物あること考慮されていない。
　キャップバランサーの選定で必要なのは蓋の『総重量』です。
　蓋の上に付属が加われば、『総重量』も変化します。
　蓋の上に付属物がある場合は、注意してください。

上記にてお伝えした『蓋の総重量の求め方について』は、軽めの蓋の場合のみ可能となります。

重すぎる蓋や大きすぎる蓋を『蓋の総重量の求め方について』の方法で求める場合は、複数人での測定になってしまったり、そもそも不可能な場合もあります。

その場合は図面からCAD等を使用して、おおよその総重量を求めることができますのでご相談ください。

トルク計算の公式は一つですが、現場の条件は千差万別です。有限会社カンテックが
選定アドバイスを行う際、最も重視するのは「数値に表れない現場の摩擦」です。

私たちは、単なる部品メーカーではなく、現場の安全を設計するパートナーであり
たいと考えています。たとえ計算上は適合していても、少しでも不安要素があれば
ご相談ください。
